이번에는 구조체를 활용하여 LED Bar를 동작시키는 코드를 구현해봤다. 이번에도 포인터 동작때와 같이 헤더파일, 소스파일, 메인파일을 구분하여 진행하였다.  가장 먼저 led 소스파일부터 확인해보겠다. #include "led.h"void ledInit(LED_t *led) //led는 LED 타입{ // 포트에 해당하는 핀을 출력으로 설정함 *(led->port - 1) |= (1 pinNumber); // *(led->port - 1) = *(led->port - 1) | (1 pinNumber); // DDR 레지스터는 PORT레지스터보다 1 낮게 위치하고 있으므로 // *(led->port - 1) 를 이용하여 PORT에서 DDR로 접근한다. (데이터시트 참조) // |= (1 pinNumber..

LED Bar를 포인터로 구현하여 진행하였다. 헤더파일, 소스파일, 메인파일로 나누어 진행하였다, 가장 먼저 메인파일의 코드는 다음과 같다.#include "common.h" #include "led.h"int main(void){ ledInit(); uint8_t ledData = 0x01; while (1) { for (uint8_t i = 0; i  메인파일에서 C언어에서 기본 제공해주는 헤더파일을 정리한 "common.h" 헤더파일과, led 동작 구현을 위한 "led.h" 헤더파일을 선언하였다. 다음은 led 동작 구현을 위해 별도로 구현한 led 헤더파일이다.#ifndef LED_H_#define LED_H_#include #define LED_DDR DDRC#define LE..

이번에는 배열을 사용하여 0번부터 7번까지 순차적으로 점등하는 동작을 구현하였다. 배열 내에는 16진수로 LED를 표현해보았다. 0은 LED OFF, 1은 LED ON을 의미한다.#define F_CPU 16000000UL#include #include uint8_t led_arr[] ={ 0x01, // 0000 0001 0x02, // 0000 0010 0x04, // 0000 0100 0x08, // 0000 1000 0x10, // 0001 0000 0x20, // 0010 0000 0x40, // 0100 0000 0x80 // 1000 0000};int main(void){ DDRC = 0xff; while(1) { for (uint8_t i = 0; i

| (OR) 연산자를 사용하여 구현을 해봤다.OR 연산자는 하나라도 1의 입력이 있으면, 출력은 1로 되는 논리연산자이다. 0번부터 3번 LED를 순차적으로 점등하고, 7번부터 4번 LED를 순차적으로 점등한다.그 후로는 반대로 작동하여 다시 중앙으로 모이는 동작을 진행한다.#define F_CPU 16000000UL#include #include #define LED_DDR DDRC #define LED_PORT PORTCint main(void){ LED_DDR = 0xff; while(1) { for (uint8_t i = 0; i > i) | (0x10 > i) | (0x01    LED Bar 중앙에서 밀어내기

이번에는 0번부터 7번까지 왔다 갔다 반복하는 코드를 구현해봤다.  #define 정의 함수를 사용하여 DDR 과 PORT를 묶어 정리한다. uint8_t는 unsigned int 형과 비슷하며 크기는 8bit이다. 즉, 부호없는 8비트 정수를 의미한다.#define F_CPU 16000000UL#include #include #define LED_DDR DDRC // DDRC 포트를 LED_DDR로 정의한다.#define LED_PORT PORTC // PORTC를 LED_PORT로 정의한다.int main(void){ LED_DDR = 0xff; // DDRC 포트를 항상 출력으로 설정. while(1) { for(uint8_t i=0; i 0;..

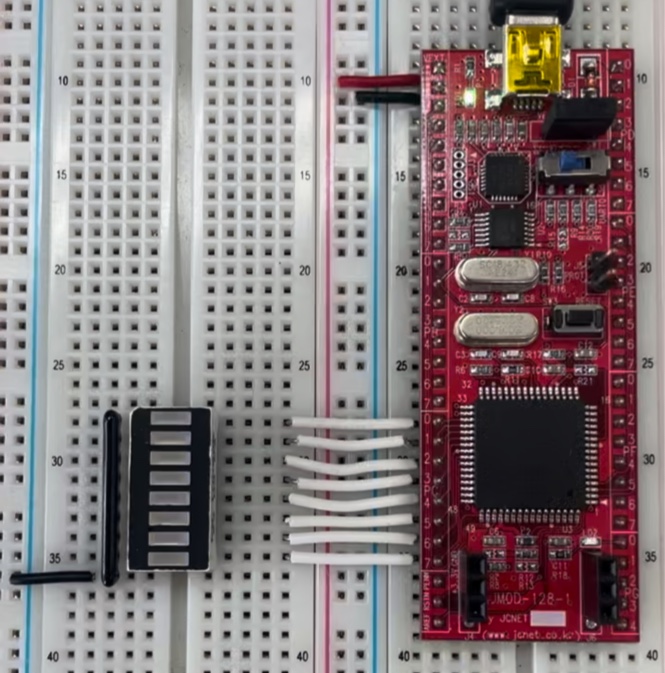

이번 시간에는 8 LED Bar 전체 출력에 대해서 배웠다. 맨 위에 줄에는 기준 클럭을 정의하여 진행하였다.(클럭이 낮아질수록 빨라진다!) #define F_CPU 16000000UL // 기준 클락 정의#include #include int main(void){ DDRC = 0xff; // C포트 전체를 출력으로 한다. while(1) { PORTC = 0xff; // 8bit 전체를 ON _delay_ms(500); // 0.5초 delay PORTC = 0x00; // 8bit 전체를 OFF _delay_ms(500); // 0.5초 delay }}
