온/습도 센서 이번에는 온습도 센서를 사용할려고자 한다. 온습도 센서는 DHT11 모듈을 사용하여 진행할 예정이며, 모듈의 회로 구성은 아래와 같다.  온/습도 센서의 총 동작도는 아래와 같다. MCU 시그널이 주어진 후 센서의 신호가 응답하는 방식으로 진행된다.   아래 그림은 MCU가 시작 신호를 보낸 후에 DHT 센서의 응답 과정을 나타낸다. 온습도센서가 MCU의 신호를 감지 후, MCU를 감지하려면 최소 18ms의 시간이 소요된다. 그러고 난 후 20~40us만큼 센서의 응답을 기다린다. DHT가 시작 신호를 감지하면 저전압레벨의 응답신호를 80us 간 보낸다. 응답 신호를 보낸 후, 센서는 데이터 전송을 위해서 데이터 단일 버스 전압레벨을 저에서 고로 설정하고 80us동안 유지한다. 그다음 모듈..

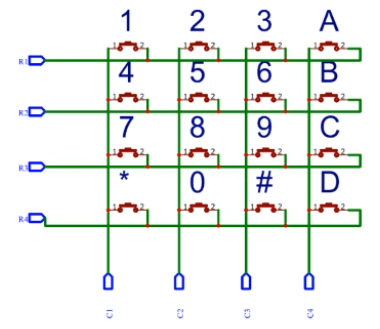

키패드이번에는 16개의 버튼이 달려있는 키패드를 제어하려고 한다. 키패드의 회로 구성도는 아래와 같다. 우선 키패드를 동작시키기 위해 키패드를 제어할 controler 모듈을 구현해야 한다. 키패드를 제어할 controler 모듈에서는 링카운터와 case문을 사용하여 4 digit 7 segment와 column을 제어하려고 한다. 코드 내 링카운터 부분에서는 column이 출력 부분으로 작동한다. 키가 눌려있는 상태에서는 column값이 유지된다.단, Key_valid가 1 일시에는 현재 상태를 유지하는 것을 볼 수 있다. 링카운터의 동작 상태도는 아래와 같다. 16개의 스위치 제어에서는 case문을 사용하여 제어하려고 한다. case문에서는 row(행)과 col(열)의 입력을 통하여 출력을 결정하며,..

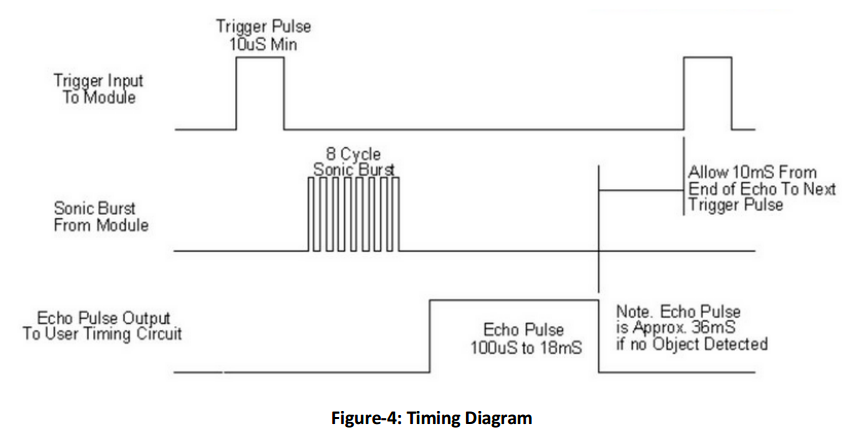

초음파 센서오늘은 초음파 센서를 통해 물체 사이의 거리를 측정해보려 한다. 초음파 센서 모듈의 데이터 시트를 확인하면 아래와 같은 Timing Diagram 정보를 확인할 수 있다.   Echo Pulse Output부분은 초음파가 왔다가 가는 걸리는 시간을 의미한다. IDLE은 최소 10ms이지만, 여유 있게 3초로 적용할 예정이다. 그리고 물체와의 거리를 cm 단위로 측정하기 위하여 위 그림에 나와있는 바와 같이 us를 58로 나누어 진행할 예정이다.아래는 초음파 센서 모듈을 동작시킬 코드이다.. 입출력 부분에 선언된 에코는 입력, 트리거는 출력으로 설정하여 진행하였다. 즉, 물체까지 도달하는 속도 및 거리는 트리거, 다시 입력으로 돌아오는 것은 에코로 설정하였다.  FSM 방식으로 진행할 예정이기 ..

Stop Watch이번에는 여러 가지 기능을 가진 스톱워치를 구현해 볼 예정이다.아래 구현할 스톱워치는 리셋을 누르면 0으로 초기화됨과 동시에 시간이 멈추며, 스위치(버튼)를 누를 때 시간이 멈추고, 다시 누르면 시간이 흐르는 동작을 수행한다. 스톱워치의 코드는 아래와 같다. 1 sec이 흐를 수 있도록 이전글에서 구현한 clock 코드를 가져와 사용하였고, 0번 버튼을 스위치로 사용하기 위해 "btn [0]"을 선언하였다. 이전글을 살펴보면 clock이 어떻게 동작하는지 설명되어 있다.  1101 -> 1011 -> 0" data-og-host="jangdong.tistory.com" data-og-source-url="https://jangdong.tistory.com/36" data-og-url="..

□ 본 게시글은 수업 내용을 바탕으로 주관적으로 작성한 것이기 때문에, 틀리거나 오류가 있을 수 있습니다!!!  FND Control FND 출력을 링카운터를 활용해 시프트 동작을 시켜 1110 -> 1101 -> 1011 -> 0111과 같은 동작을 반복하려고 한다. 따라서 다음과 같은 코드를 작성하였다. 코드를 살펴보면, reset이 발생하였을 때 1110으로 초기화된 후, clk_div_nedge가 발생할 때마다 1을 1비트씩 옆으로 이동하도록 하였다. 옆으로 이동하는 동작은 "else com = {com [2:0], 1'b1};" 문장에서 실행이 된다.  module ring_counter_fnd2( input clk, reset_p, output reg [3:0] com); ..

이번에는 Basys3을 사용하여 7-segment를 제어하고자 한다. 7-segment의 구조는 아래와 같다.  4개의 스위치를 활용하여 4bit 스위치 역할을 수행하며, 세그먼트를 제어할 예정이다. 따라서 코드의 초반에는 '[3:0] hex_value'와 같이 선언하였다. 세그먼트 제어는 직관적으로 변경을 할 것이며, 따라서 비트를 하나하나 선언하여 변경할 것이다.세그먼트를 제어할 때에는 1이 주어지면 LED는 점등을 하며, 0이 주어질 시 꺼지는 동작을 수행한다.  구현된 코드는 아래와 같다.module decoder_7seg( input [3:0] hex_value, output reg [7:0] seg_7); always @(hex_value)begin case..

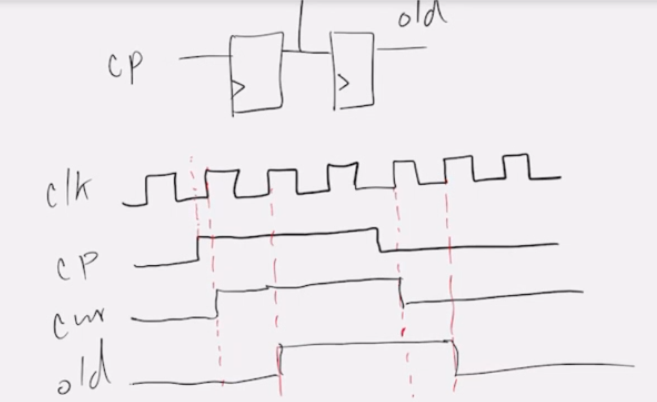

Edge Detector Positive Edge Detector Positive 동작은 아래의 그림으로 설명된다.  Clock이 인가되며, cp의 값이 1이 되는 동안 Clock가 posedge일 때 Current는 1이 된다.Current가 1인 동안 Clock이 posedge 되는 순간 old는 1로 변경된다. Positive Edge detector의 코드는 아래와 같다.module edge_detector_p( input clk, reset_p, input cp, output p_edge, n_edge); reg ff_cur, ff_old; //flip flop current always @(posedge clk or posedge reset_p)begin ..

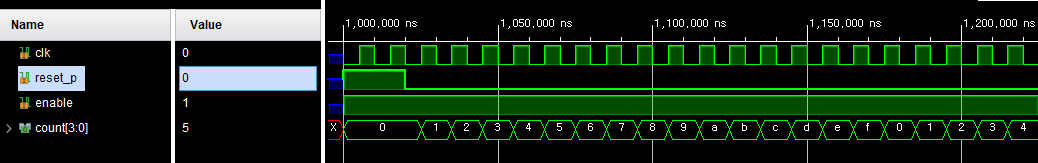

Positive 업 카운터module up_counter_p( input clk, reset_p, enable, output reg [3:0] count); always @(posedge clk or posedge reset_p)begin if(reset_p)count=0; else if(enable)count=count + 1; end endmodule Vivado에서는 C언어와 같이 증감 연산자를 사용할 수 없기 때문에 count = count + 1과 같이 코딩한다. 시뮬레이션을 진행할 때, Reset 값에 1을 인가한 뒤 0으로 인가해주어야만 정상적인 동작을 수행한다.Reset을 하지 않으면, 그전에 어떤 값이 들어있는지 모르기 때문..

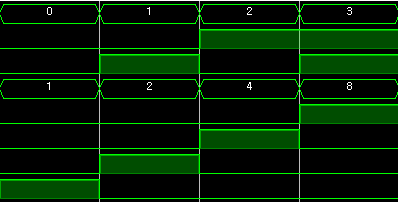

이번에는 Vivado를 활용하여 디코더와 인코더를 구현해보려고 한다. 디코더먼저 구현해 볼 디코더는 2X4 디코더이다. 2X4 디코더는 2bit의 입력과 4bit의 출력을 가진다.2X4 디코더를 구현할 코드는 아래와 같다.module decoder_2X4_b( input [1:0] code, output reg [3:0] signal); always @(code)begin if(code == 2'b00) signal = 4'b0001; else if(code == 2'b01) signal = 4'b0010; else if(code == 2'b10) signal = 4'b0100; else if(code == 2'b11) signal = 4..

오늘은 혼공C 배열 파트의 도전 실전 예제를 풀어 볼 예정이다. 배열배열은 동일한 데이터형을 가진 변수들의 집합으로, 한 번에 여러 개의 변수를 선언하는 방법이다. 각각의 배열 요소들은 인덱스를 활용하여 접근할 수 있고, 인덱스는 0으로 시작한다. 예를 들어 ' arr '이라는 배열의 세 번째 요소에 접근하기 위해서는 ' arr [2] ' 와 같이 인덱스를 사용하면 된다. 또한, 배열은 선언과 동시에 초기화를 진행할 수 있으며, 초기화는 아래의 예시와 같이 중괄호 안에 요소를 나열하여 할 수 있다. int arr[5] = { 1, 2, 3, 4, 5}; 아래와 같이 배열 요소의 개수가 생략된 형태로도 초기화를 진행할 수 있다.int ary[] = { 1, 2, 3 } 추가로, 배열의 크기는 선언할 때 결..
